脊型毗连波导
在坚持矩形波导外截面尺寸稳固的前期下若是需要降低阻止频率 ，可以沿波导的纵轴偏向在电场最大点使宽边向内凸起 ， 这就形成了脊型波导 。由于主模的阻止频率降低 ，关于统一事情波长来说 ，脊形波导的尺寸比同频段的矩形波导尺寸小 。同时等效阻抗减小 ，易于与低阻抗的同轴线相匹配 。以上都是脊形波导的优点 ，其弱点是衰减加大 ，功率容量减小 。
测试报告

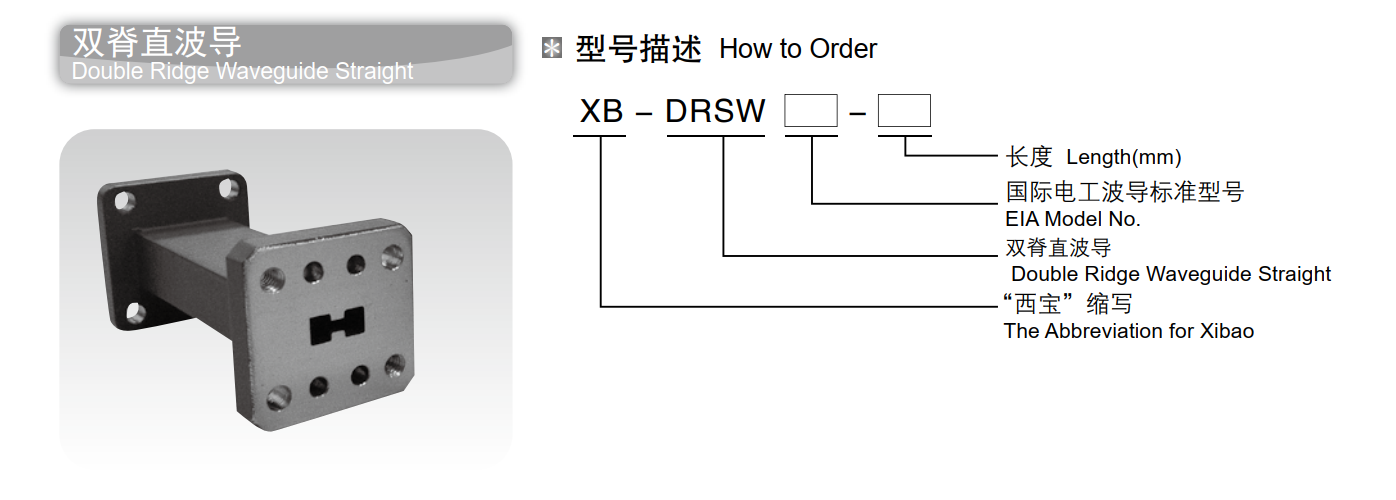

双脊直波导

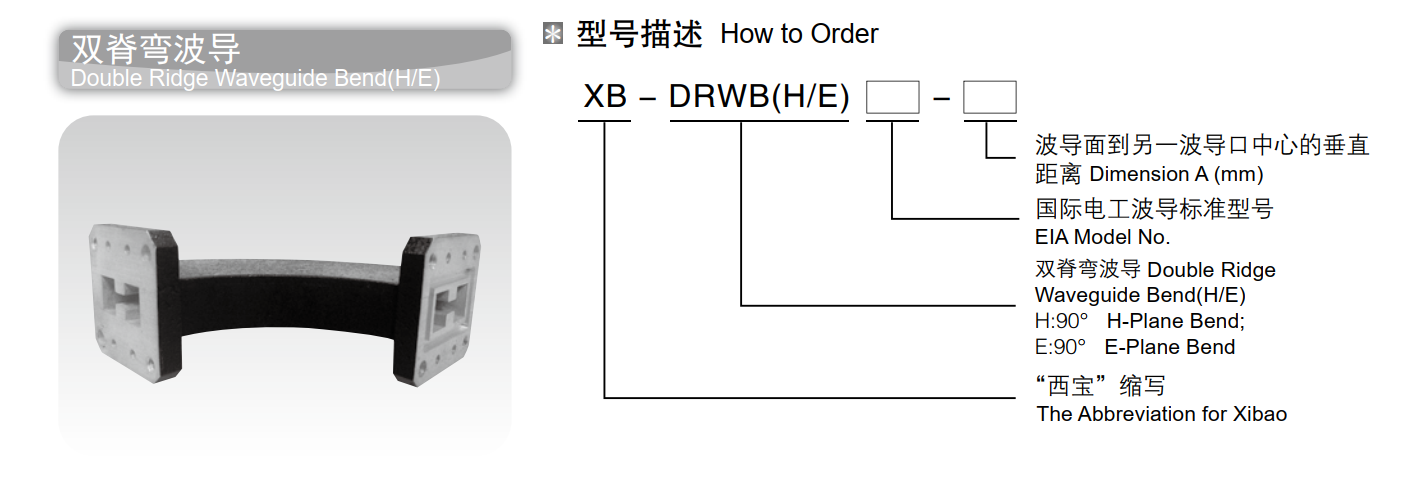

双脊弯波导

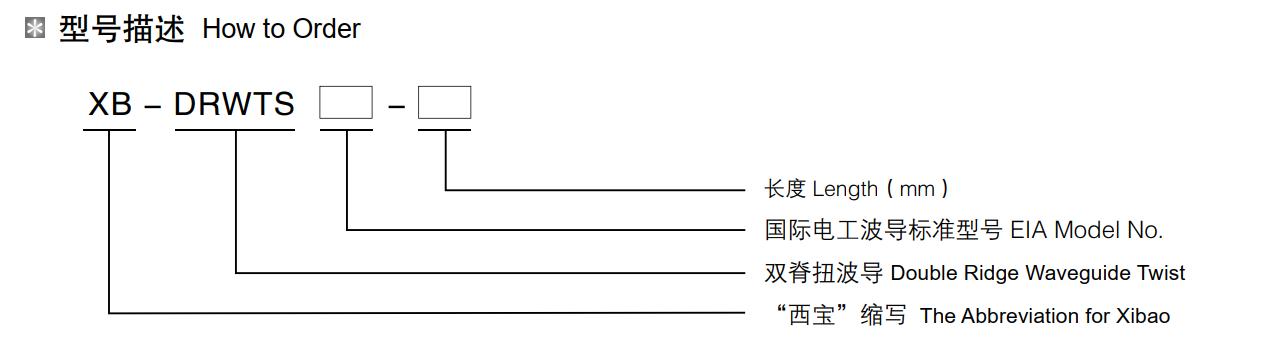

双脊扭波导
型号及指标 Model & Specifications
|
型号 Model |
频率规模 Freq (GHz) |
法兰 Flange |
驻波 VSWR |
|
XB-DRWTS84- □□□ |
0.84-2.0 |
WRD84 |
≤ 1.20 |
|
XB-DRWTS150- □□□ |
1.5-3.6 |
WRD150 |
≤ 1.20 |
|
XB-DRWTS200- □□□ |
2.0-4.8 |
WRD200 |
≤ 1.20 |
|
XB-DRWTS250- □□□ |
2.6-7.8 |
WRD250 |
≤ 1.20 |
|
XB-DRWTS350- □□□ |
3.5-8.2 |
WRD350 |
≤ 1.20 |
|
XB-DRWTS475- □□□ |
4.75-11 |
WRD475 |
≤ 1.20 |
|
XB-DRWTS500- □□□ |
5.0-18.0 |
WRD500 |
≤ 1.20 |
|
XB-DRWTS580- □□□ |
5.8-16.0 |
WRD580 |
≤ 1.20 |
|
XB-DRWTS650- □□□ |
6.5-18.0 |
WRD650 |
≤ 1.20 |
|
XB-DRWTS750- □□□ |
7.5-18.0 |
WRD750 |
≤ 1.20 |
|
XB-DRWTS700- □□□ |
7.0-18.5 |
WRD700 |
≤ 1.20 |
|
XB-DRWTS1100- □□□ |
11.0-26.5 |
WRD1100 |
≤ 1.20 |
|
XB-DRWTS1800- □□□ |
18.0-40.0 |
WRD1800 |
≤ 1.20 |
